B-22 锌合金直镀镍

123

产品介绍

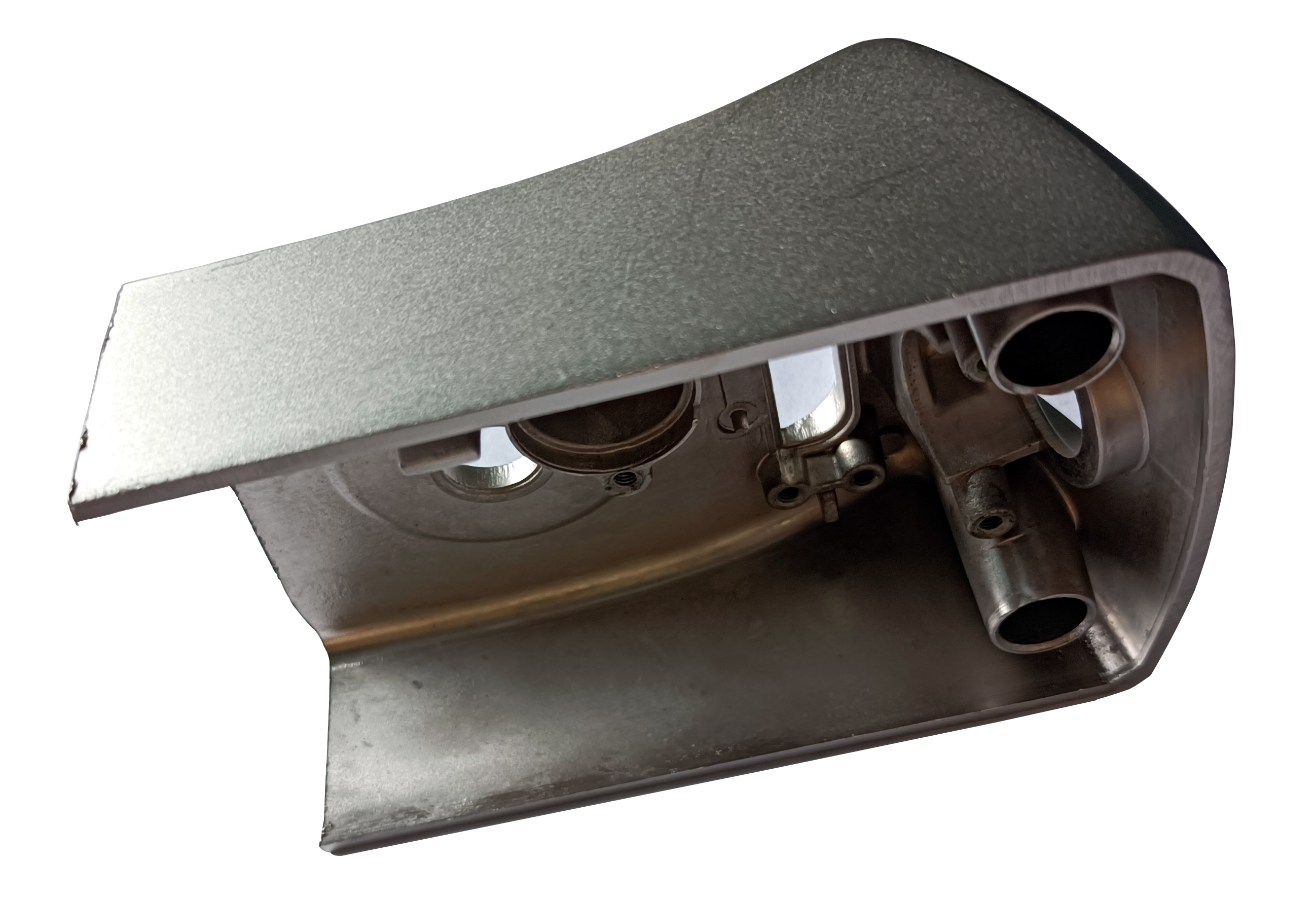

B-22 锌合金直镀镍

一、特长:

1. 具良好的稳定性，能得到均匀的镍色镀层。

2. 操作简单，容易管理

3. 减少底铜焦铜的成本

4. 无氰电镀系统

二、镀液组成及操作条件：

三、操作条件:

1. 建浴顺序，槽体用 5%的硫酸洗净加纯水至槽体的四分之一，先加 B-22 开缸盐，加温到 40 度，再加流酸镍，调整 PH，等搅拌溶解完后，加 0.5g/L的活性炭过滤并同时进行弱电解 4 小时，清洗过滤机，然后加入低电走B-22 位剂及 B-22 光泽剂，进行试镀；

2. 镀件前处理流程，除油---碱性电解---活化---镀镍；

3. 电压: 3~7V，镀 15 分钟以上，以需要厚度而定；

4. 空气搅拌；

5. 阳极 : 建议使用镍板。

四、管理与补充:

1. 以波美计管理，标准值 22 为佳；

2. 如果 Be 不足时，以开缸镀液组成成分补充；

3. 在生产过程中不建议补充成份，建议在下班前补充，让过滤机循环一个晚上，第二天就可以正常生产；

4. 浓度 : 影响沉积速率厚度的主要因素；

5. 温度 : 影响电流效益主要因素；

6. 升 PH 使用氨水调整,降 pH 用硫酸。

五．常见异常问题解决

1.镀层粗糙：电压过高；

2.镀层附着不良（脱皮）：前处理没处理干净，活化不好。

上一个：TR651封闭剂
下一个：碱镍电镀工艺

下载中心
